　　一個優質的報告廳音響系統項目，前期一定有一份令甲方滿意的設計方案。接下來，跟大家分享一篇報告廳音響系統設計方案，希望對您有所幫助。

報告廳會議室音響系統設計方案

一、項目概述

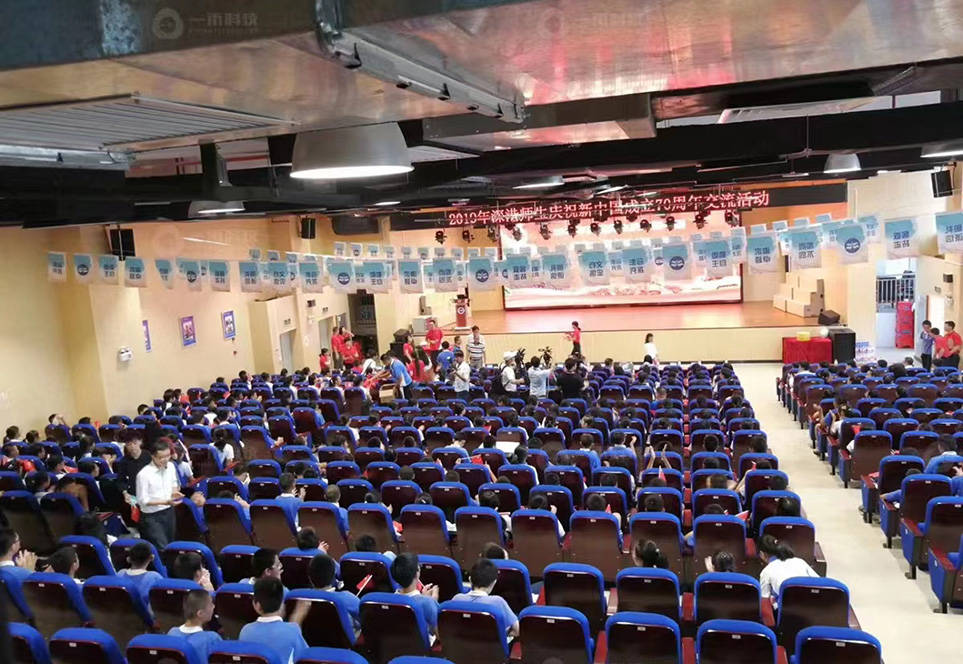

　　項目概況：深圳某中學報告廳。深圳市一禾音視頻科技有限公司根據該項目的實際應用和需求，采用優質的產品和專業的設計理念，建成一套專業、穩定、可靠、優越、經濟的音視頻系統，成為國內技術靠前、科技含量高的數字化、多功能、智能型的音視頻系統。

　　根據禮堂的使用功能，在完全滿足甲方的所有要求的情況下，對會議發言系統、擴聲音響系統、舞臺燈光工程進行全方面精心選型，將此系統的音頻系統按照《GYJ25-86廳堂擴聲系統聲學特性指標》，整個音視頻工程都將按照聲學標準達到國家語言和音樂兼用的擴聲一級標準實施完成，建成一套專業、穩定、可靠、優越、經濟的音視頻系統，保持系統在10-20年內不落伍。


二、項目設計依據

　　報告廳的聲場設計應結合整個報告廳的建筑形體、建筑聲學設計，對揚聲器的選型進行最優化設計，從關注聲干涉、寬頻帶的指向性的角度入手，充分廳堂擴聲系統對聲壓級、均勻度、清晰度等設計指標的要求。具體的設計依據如下：

　　《廳堂擴聲系統設計規范》GB50371-2006
　　《演出場所擴聲系統的聲學指標》WH/T 18-2003
　　《劇場建筑設計規范》JGJ 57-2000/J 67-2001
　　《劇場、電影院和多用途禮堂聲學設計規范》GB/T 50356-2005
　　《廳堂擴聲特性測量方法》GB 4959-95
　　《廳堂混響時間測量方法》GBJ 76-84
　　《客觀評價廳堂語言可懂度的“RASTI”法》GB/T 14476-93
　　《聲系統設備互連的優選配接值》GB/T 14197-93
　　《電纜設計規范》GB 50217/94
　　《電纜敷設規范》GB50258/96
　　《擴聲系統設備互連用連接器的應用》GB/T 14197-93
　　《語言清晰度指數的計算方法》GB/T 15485-95
　　《擴聲譯音系統安裝工程施工及驗收規范》GY 5055-1995
　　《民用建筑電氣設計規范》JGJ/T 16-92
　　《電氣安裝工程接地裝置施工質量驗收規范》GB 50169-92

三、項目分項概述

　　根據報告廳的實際使用需求，我們針對某中學報告廳設計了擴聲系統、會議系統以及舞臺燈光系統。這里跟大家分享一下其中的音響擴聲系統。

1、音響擴聲系統
　　深圳某中學報告廳的音響擴聲系統采用2.1聲道的擴聲方式來實現，專業擴聲系統是為了保證最佳擴聲效果而采用的現代化聲能與電能的轉換設備，主要用于專業會議室等。同時音響設備又分為：拾音系統，控制系統，音頻處理系統，后級放大系統，主聲音還原系統等部分。

　　深圳某中學報告廳的擴聲系統由主擴揚聲器、輔助擴聲揚聲器、舞臺返聽揚聲器、超低揚聲器組成。

　　主擴揚聲器：采用PROBASSCO品牌的4只15寸全頻音箱作為主擴揚聲器，通過相對應的功率放大器來驅動，實現主擴聲。

　　輔助擴聲揚聲器：采用PROBASSCO品牌的6只全頻揚聲器6只作為輔助擴聲揚聲器，通過相對應的功率放大器來驅動，實現輔助擴聲。

　　舞臺返聽揚聲器：采用PROBASSCO品牌的2只全頻揚聲器2只作為舞臺返聽揚聲器，通過相對應的功率放大器來驅動，實現舞臺返聽的擴聲。

　　超低揚聲器組成：采用PROBASSCO品牌的2只低音揚聲器2只作為超低揚聲器，通過相對應的功率放大器來驅動，實現舞臺動態效果。

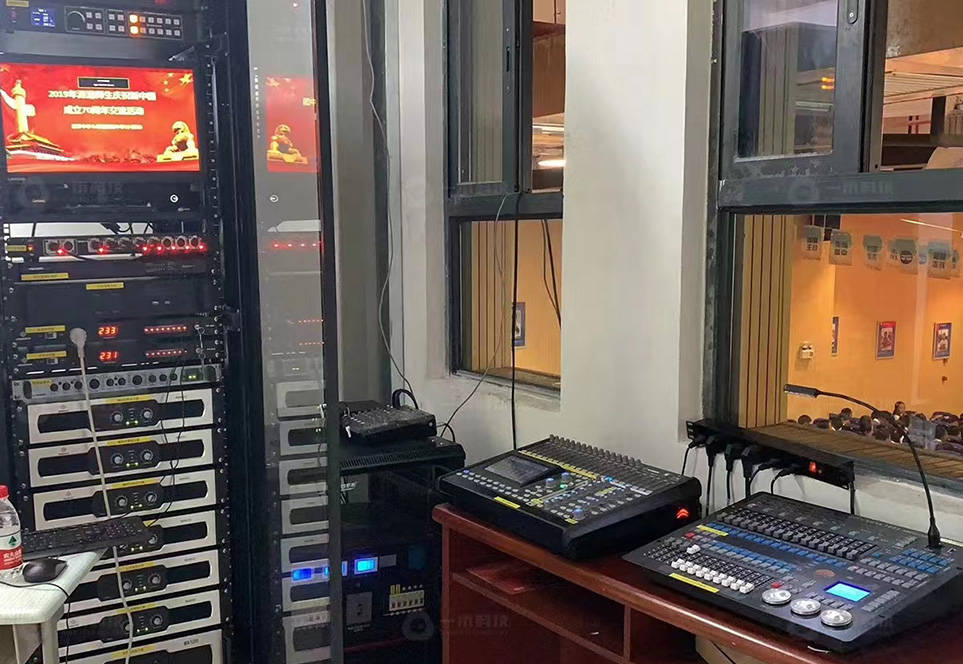

　　音頻處理系統采用1臺美國Symetrix數字音頻處理器Jupiter8，結合ASHLY的digiMIX24數字調音臺來作為報告廳的音頻控制系統。Symetrix數字音頻處理器具有豐富的DSP資源為應用程序提供動力，這些應用程序的功能包括動態、EQ、FIR濾波器、反饋抑制器，回聲消除、揚聲器管理、自動混音和矩陣處理，可輕松編程。

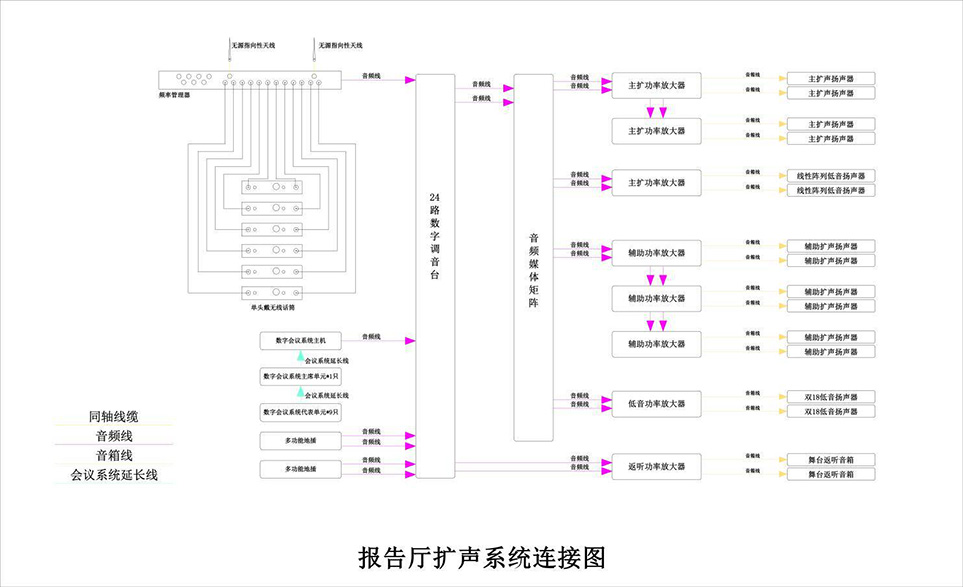

擴聲系統連接圖：


　　如果您有報告廳音響系統項目需求，深圳市一禾音視頻科技有限公司將為您免費為您答疑解惑，設計方案，合作雙贏！
